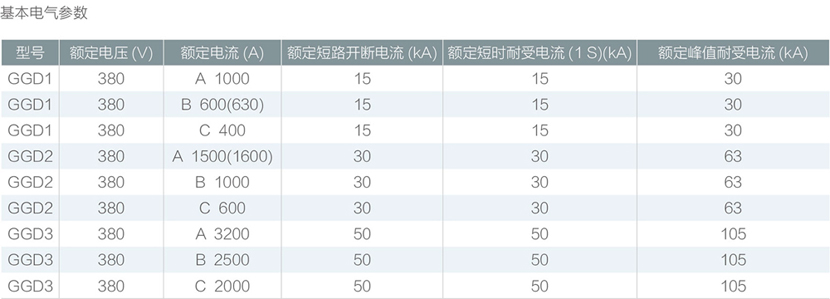

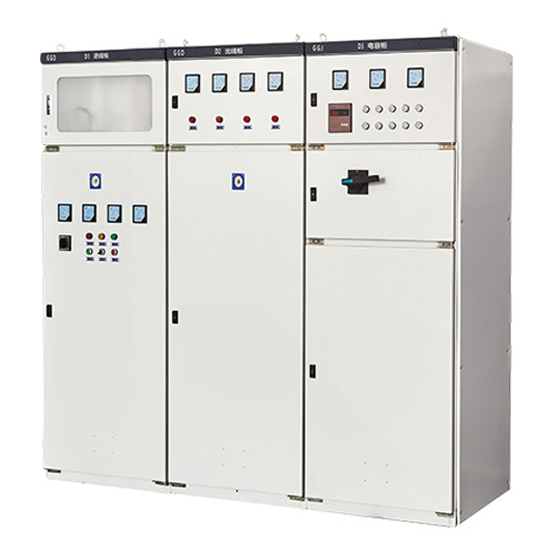

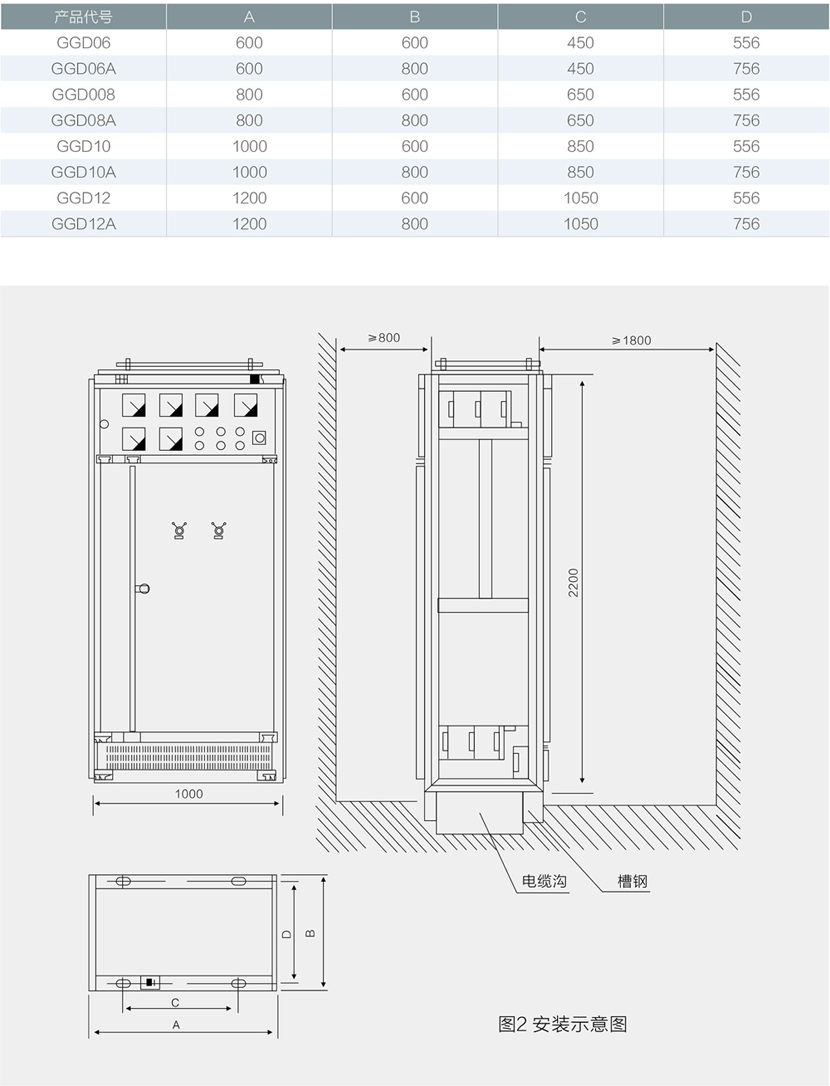

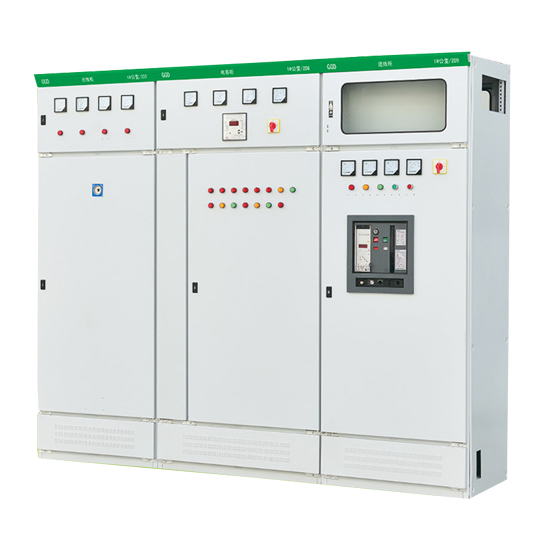

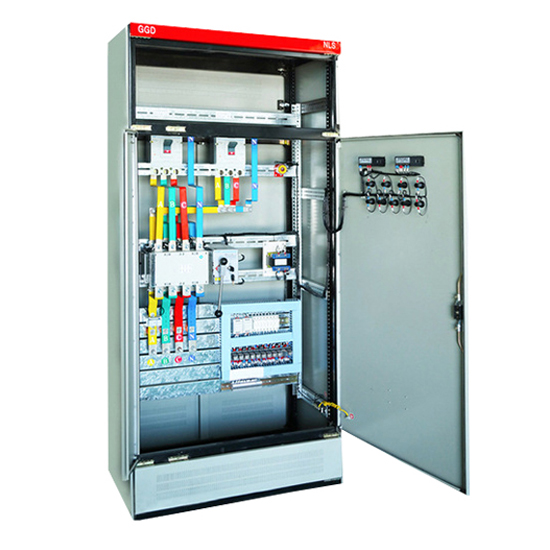

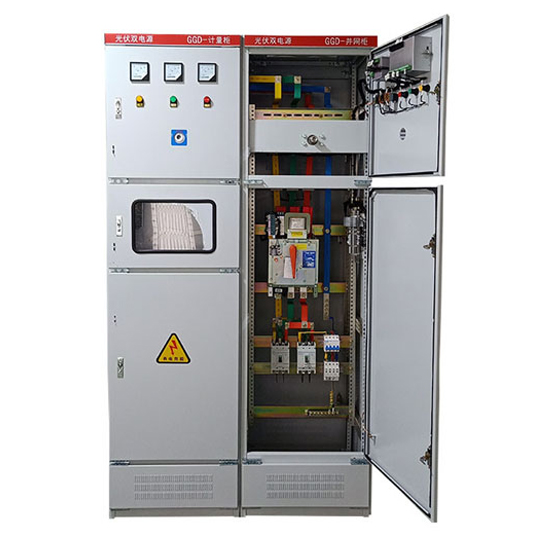

GGD型交流低壓配電柜適用于發電廠、變電所、廠礦企業等電力用戶的交流50Hz，額定電壓380V，額定電流1000A至3150A的配電系統中，作為動力，照明及配電設備的電能轉換、分配、控制之用。GGD交流低壓配電柜是本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω撸瑒訜岱€(wěn)定性好，電氣方案靈活、組合方便，系列性、實用性強，結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使用。GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB/T7251《低壓成套開關設備》等標準。

1、周圍空氣溫度不高于+40℃，不低于-5℃。24h內的平均溫度不得高于+35℃

2、室內安裝使用，使用地點的海拔高度不得超過2000m

3、周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度（例如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝霧的影響。

4、設備安裝時與垂直面的傾斜度不超過5度

5、設備應安裝在無劇烈震動和沖擊的地方，以及不足以用電器元件受到腐蝕的場所。

6、用戶有特殊要求時可與制造商協商解決。

主電路方案

GGD 柜的主電路設計了129個方案，共298個規格( 不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)。

其中：GGD1型49個方案123個規格

GGD2型53個方案107個規格

GGD3型27個方案68個規格

主電路方案是征求了廣大設計使用部門的意見選編的，增加了發電廠需要的方案。額定電流增加到3200A ，適合2000kVA 及以下的配電變壓器選用。此外，為適應無功補償?shù)男枰O(shè)計了GGJ1-GGJ2電容補償柜，其主電路4 個方案，共12 個規格。

輔助電路方案

輔助電路的設計分供用電方案和發電廠方案兩部分，GGD柜內有足夠的空間安裝二次元件。

電器元件選擇

◇ GGD柜主要采用國內已能批量生產的較先進的電器元件，如ME、DW15、DW17、DW45、CM1、NM1 等， 同時也根據經濟、合理的原則，在充分考慮可行性的前提下保留了部分可用的老產品如DZ20等。不選用已淘汰的產品。

1.HD13BX和HS13BX型旋轉操作式刀開關為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。

2.如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器元件造成制造和安裝方面的困難。

3.為進一步提高主電路的動穩定能力，配用GGD柜專用的ZMJ型組合型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PP0合金材料熱塑成型，絕緣強度高、自熄性能好、結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾，絕緣支撐時套筒式模壓結構，成本低、強度高，解決了老產品爬電距離不夠的缺陷。
